SimCompare

イベント検出プラグインツール

SimCompareはイベントを検出するためのツールです。ここで「イベント」とは、有限要素(FE)モデルを使用した衝突解析において実行する2つの類似したシミュレーションの結果に生じた変形の異常や通常とは異なる変化などの偏差を指します。変位、塑性ひずみ、板厚、時間ステップ等について、任意の節点および要素に関する2つのFEシミュレーション結果を比較することができます。比較基準や適切な閾値に基づいて判定し、差異が最大の部分を自動的にハイライト表示します。
私たちは2021年に独scapos社からSimCompareを北米および日本でマーケティング、販売、サポートする権利を取得しています。

ドイツの研究機関Fraunhofer SCAIは、数学と機械学習を組み合わせて既存のアプリケーション知識をデータ分析手法に統合し、シミュレーションデータ分析ワークフローにおけるイベント自動検出の重要なステップとして、 SimCompareを開発しました。 SimCompareを使用すると、設計ツリーを体系的に分析し、設計変更により生じた偏差を検出することができます。また、同研究機関製のツールModelCompareと連携して使用することで、開発段階で生じたモデル内の変更内容を特定することができます。

Automatic event detection

コンピュータ支援エンジニアリング(CAE)では、最終モデルがすべての設計基準を満たすまでに、設計開発プロセス全体で多数の設計変更が適用されるため、それぞれの設計変更を分析し、シミュレーション結果への影響を比較して評価する必要があります。 SimCompareは、シミュレーション結果の値の差に注目して設計変更の影響を簡単に分析します。

SimCompareは、設計変更に最も関連するパーツと共に問題が発生している可能性の高い部分を自動でハイライト表示します。そのため、ユーザーは直観的にシミュレーション間の違いを理解することができ、手動で相違点を検出したり、シミュレーションデータベースを設定したりする必要がありません。分析設定ごとに自動調整されたレポートを生成し、設計変更の影響を文書化します。

User benefits

シームレスなインターフェイス

SimCompareは、独GNS社製Animatorのプラグインツールあるいはスタンドアローンのバッチツールとして利用できます。実行結果はAnimator内で可視化されるので、CAEエンジニアは既存のワークフローにSimCompareによる分析を組み込むことができます。新たにツールを追加する必要はありません。

節点および要素の計算結果に基づく比較

シミュレーションモデルと節点または要素の計算結果(塑性ひずみ、変位など)があれば、プラグインGUIあるいは設定ファイルに指定した内容で比較を行うことができます。対応するアンカーポイントを設定して抽出される剛体運動や変位量の情報を分析に用いることで、設計変更の結果生じる局部的な変形、塑性ひずみ、応力などの変化を詳細に評価することができます。

最も影響を受けたパーツのフィルタリング

同じように離散化されたFEモデルの場合、違いはパーツごとに計算されます。SimCompareは、ModelCompareで高評を得ている特殊なマッピング技術を使用しているため、パーツが変更されたり組み合わされたモデルを比較することが可能です。最も影響を受けたパーツを自動でインタラクティブにフィルタリングし、設計変更の影響を体系的に検出します。

目的に応じた複数のメトリクス

全体的な影響あるいは部分的な影響を対象にするために、複数の比較基準(メトリクス)が利用可能です。これらは要求に応じて、専門知識を含む他のエンジニアリングベースのメトリクスに拡張することができます。

ローカルな挙動の可視化

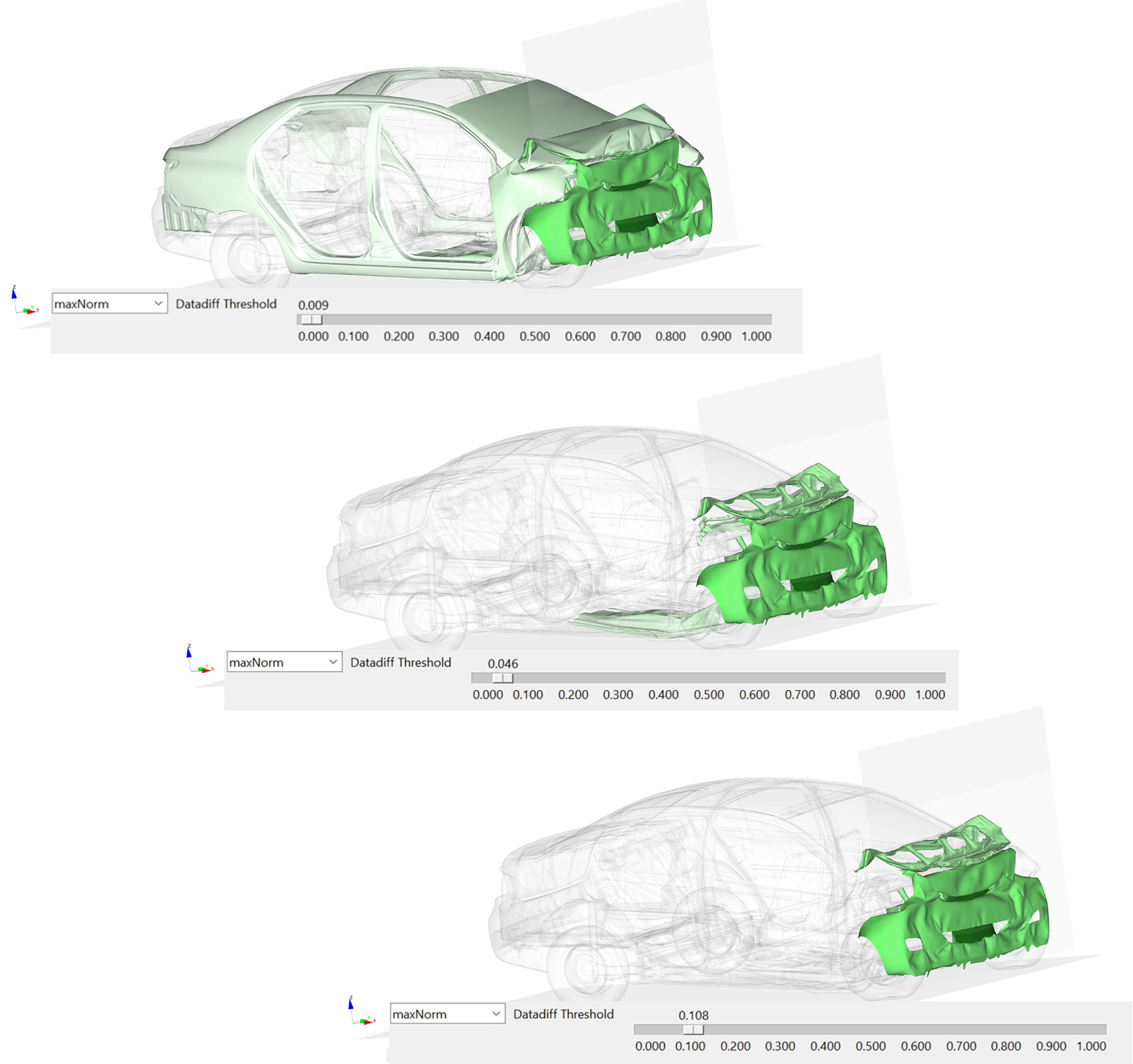

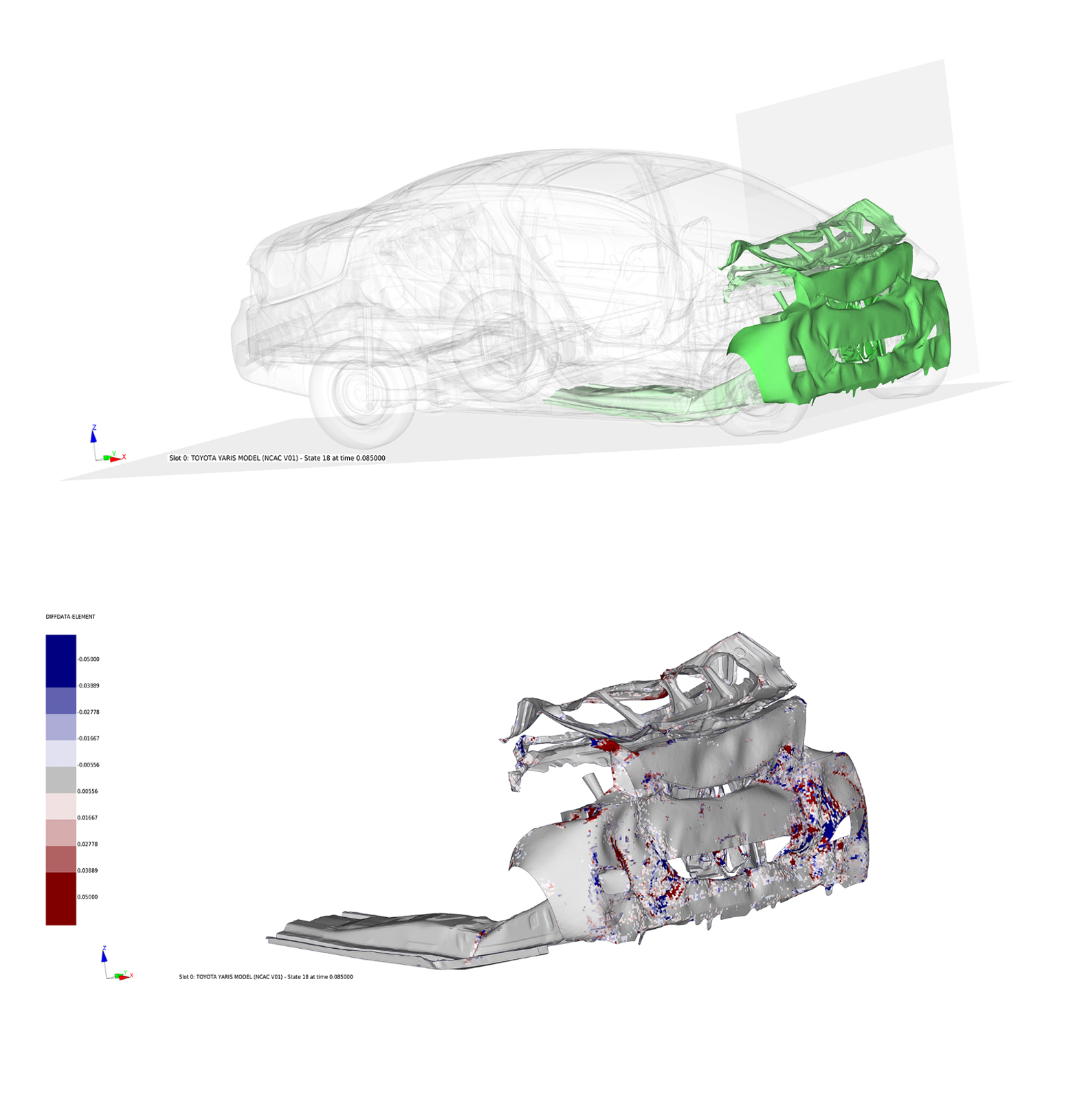

節点および要素の計算結果に関する偏差がそれぞれモデル上に可視化されるため、問題が発生している可能性の高い部分を容易に検出できます。車両全体または特定のパーツを表示して、設計変更によって生じる影響の概要を把握できます。

ローカルな挙動の可視化

レポートの自動生成 / 結果の保存PDFレポートを自動で生成し、分析結果のアーカイブを容易にします。また、検出されたすべての違いは、プリプロセッサツールにロードするために、節点や要素ごとに保存されます。比較結果は、さらなる後処理をサポートする構造化されたJSONファイルにパーツごとに保存されるため、ユーザーが選択するシミュレーションデータ管理(SDM)ツールへの結果の統合が大幅に簡素化されます。
