GHBMC Virtual Human Body Models
GHBMC バーチャル人体FEダミーモデル
GHBMCのバーチャル人体モデルは幅広い体格・体型に合わせてカスタマイズできるため、試験ツールが「標準的な1人の人間」を前提にする必要がありません。 モデル群には、乗員モデルと歩行者モデル、男性と女性があり、F05、F50、M50、M95、6歳児の5つのサイズをそろえています。それぞれに詳細版と簡易版があります。

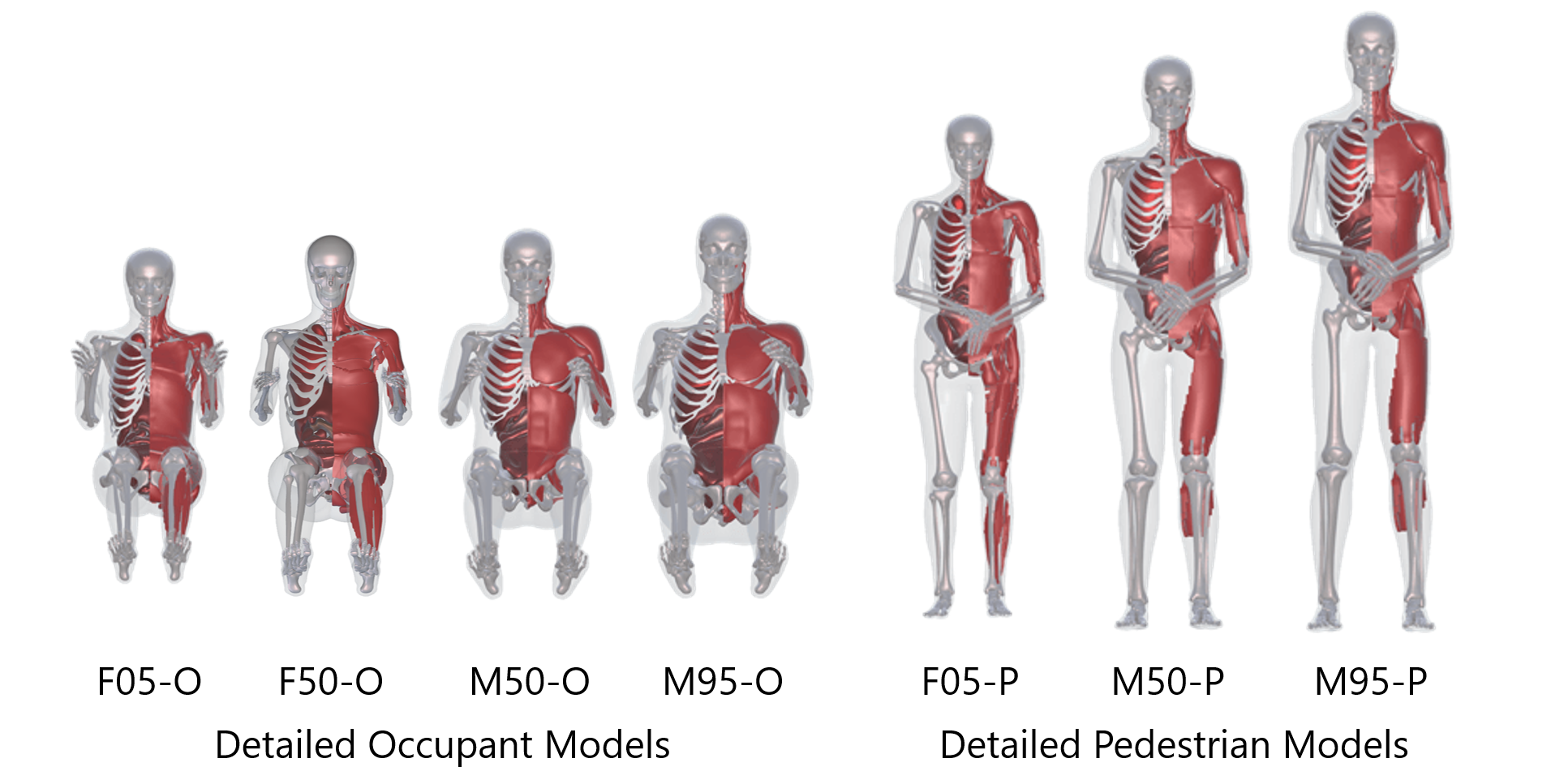

詳細モデル
| ✓ | 詳細な衝突傷害予測基準のために構築 |
| ✓ | 非常に複雑な骨格と内臓を備えた堅牢なモデル |
| ✓ | 衝突、スポーツ、軍事の研究に最適 |
全体
複数サイズの男性・女性モデルを乗員・歩行者姿勢で用意。堅牢な医用画像データセットから構築し、組織レベルから全身まで検証済み。100件以上の論文に裏付けられています。
筋骨格

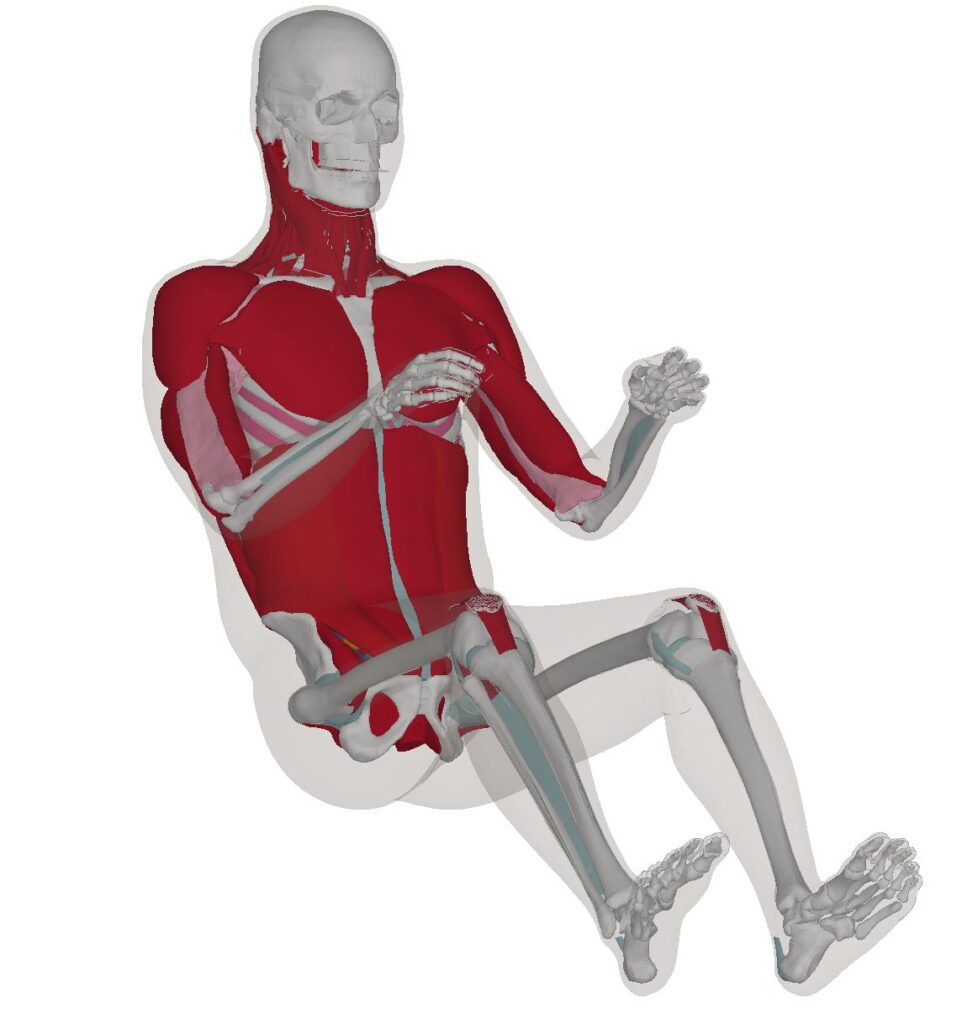

詳細な筋肉により運動学的挙動を向上。受動・能動の両オプションがあります。

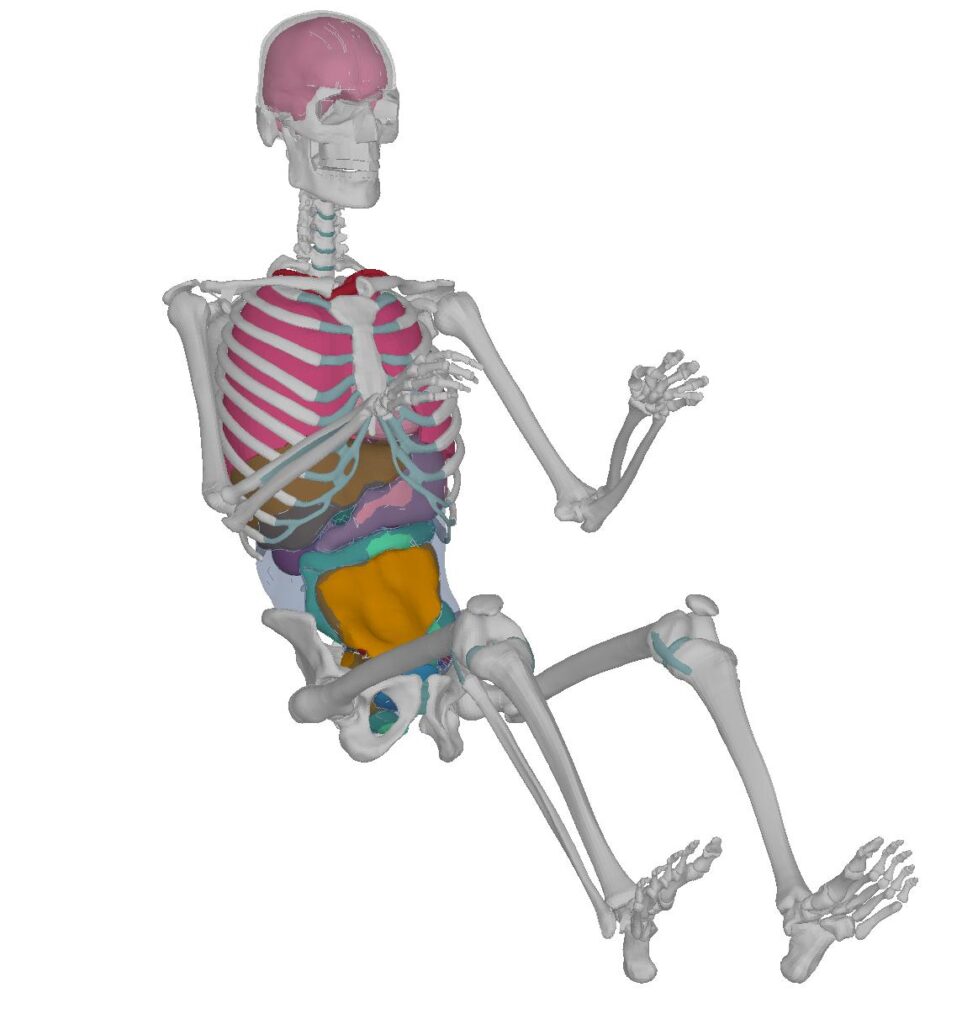

臓器
臓器を明示的にモデル化し、局所的な組織傷害リスクを評価。決定論的・確率論的な出力に対応し、開発も継続中です。

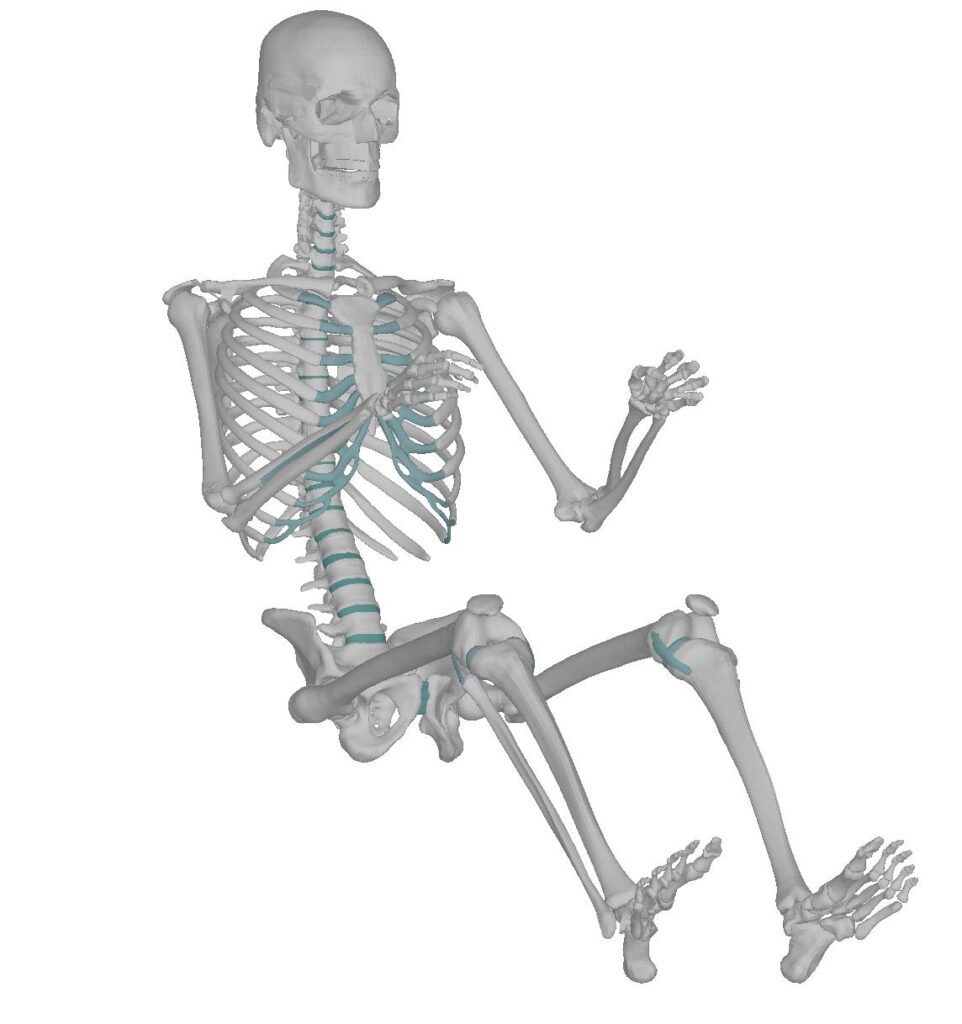

骨格
主要な骨格部位をすべて備え、硬組織の傷害予測に必要な詳細度を持っています。
Simplified Models
| ✓ | 要素数を大幅に削減し、詳細モデルより最大50倍高速に計算 |
| ✓ | キネマティクスとキネティクス向けに設計され、堅牢性、姿勢設定のしやすさ、モジュール性を最適化 |
| ✓ | 要素数・接触の少なさとシンプルな材料で設定が容易 |

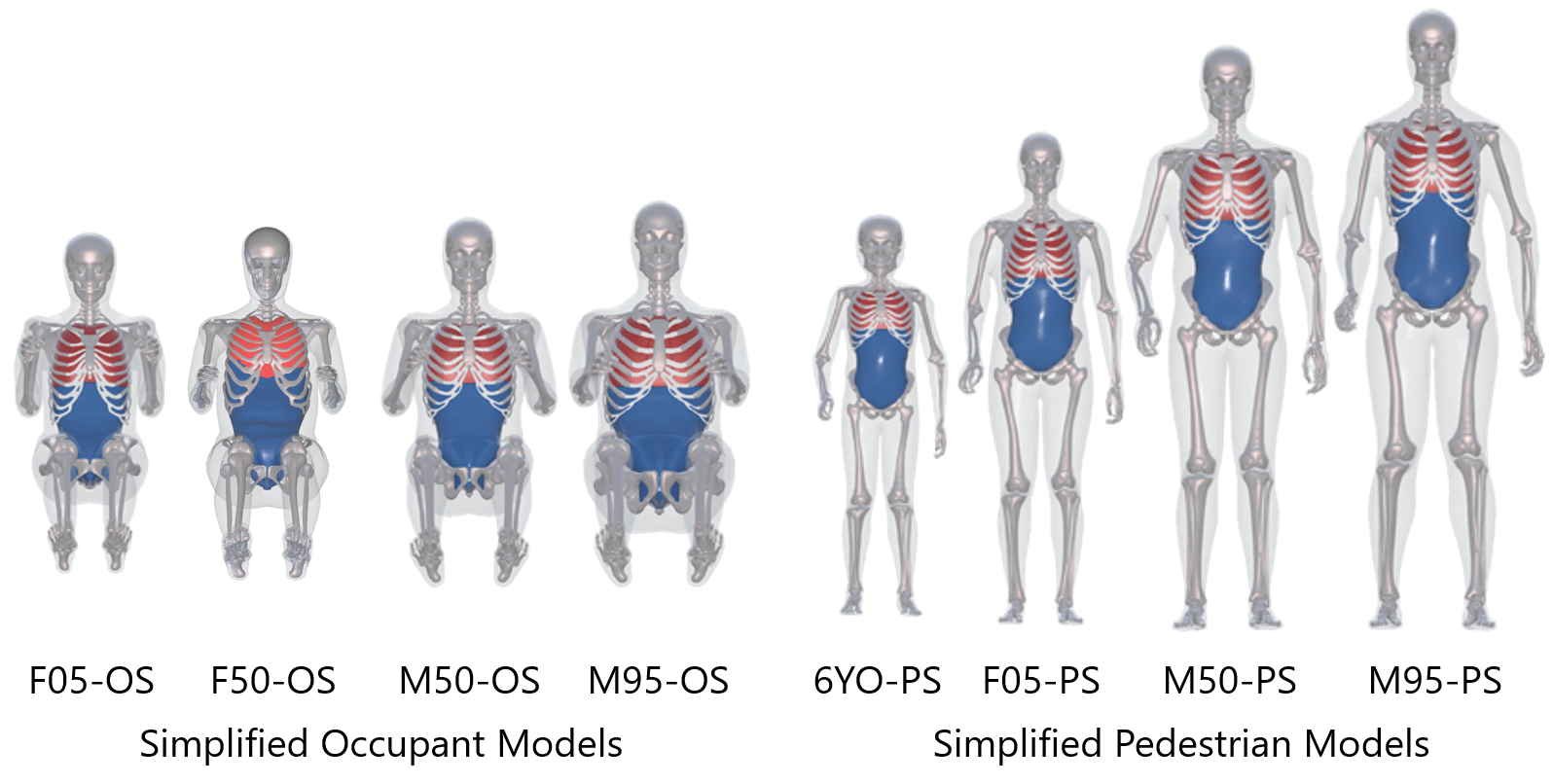

全体
詳細モデルと同じ体形・サイズで、効率性、パラメトリックスタディ、全身検証に向けて構築されています。
材料とメッシュ
簡略化した材料モデル、低い要素密度、少ない接触定義を採用しています。

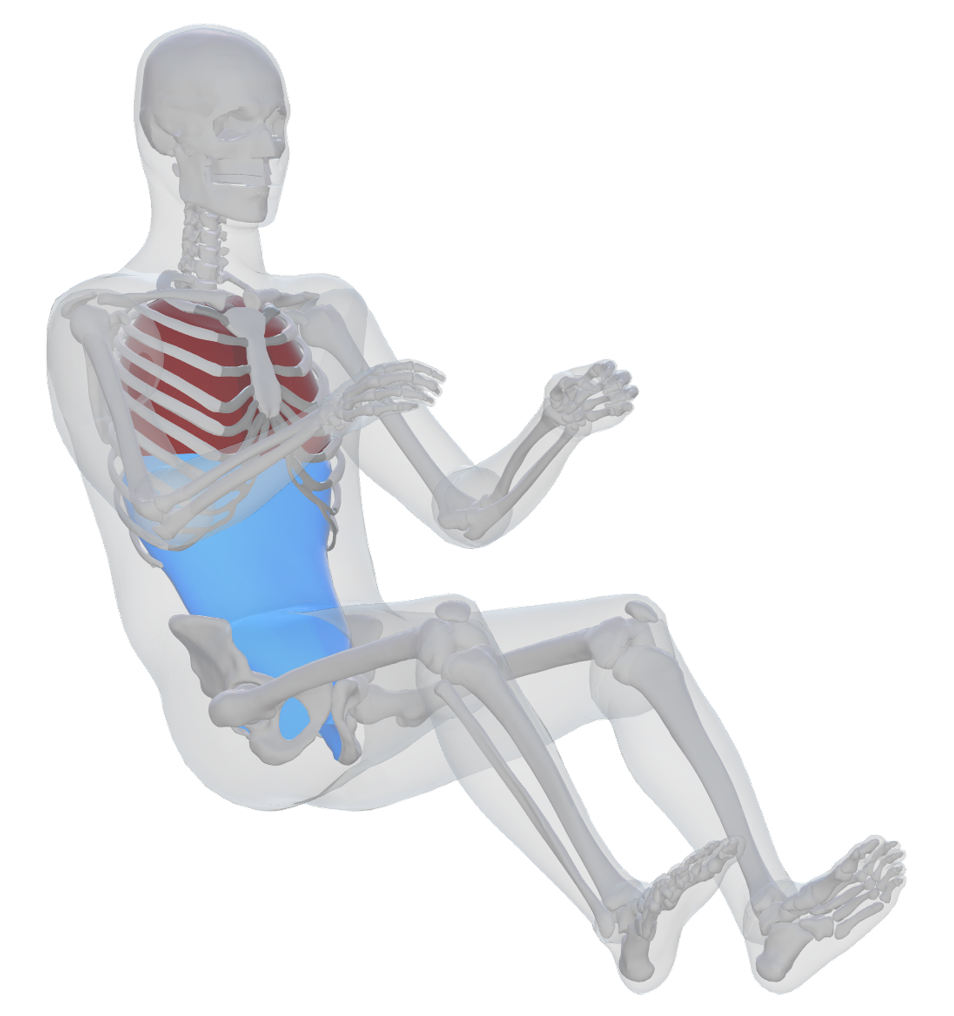

臓器
胸部・腹部の臓器を均質化した体積としてモデル化。特定部位の傷害予測のため、詳細な臓器を部分的に組み込むことも可能です。

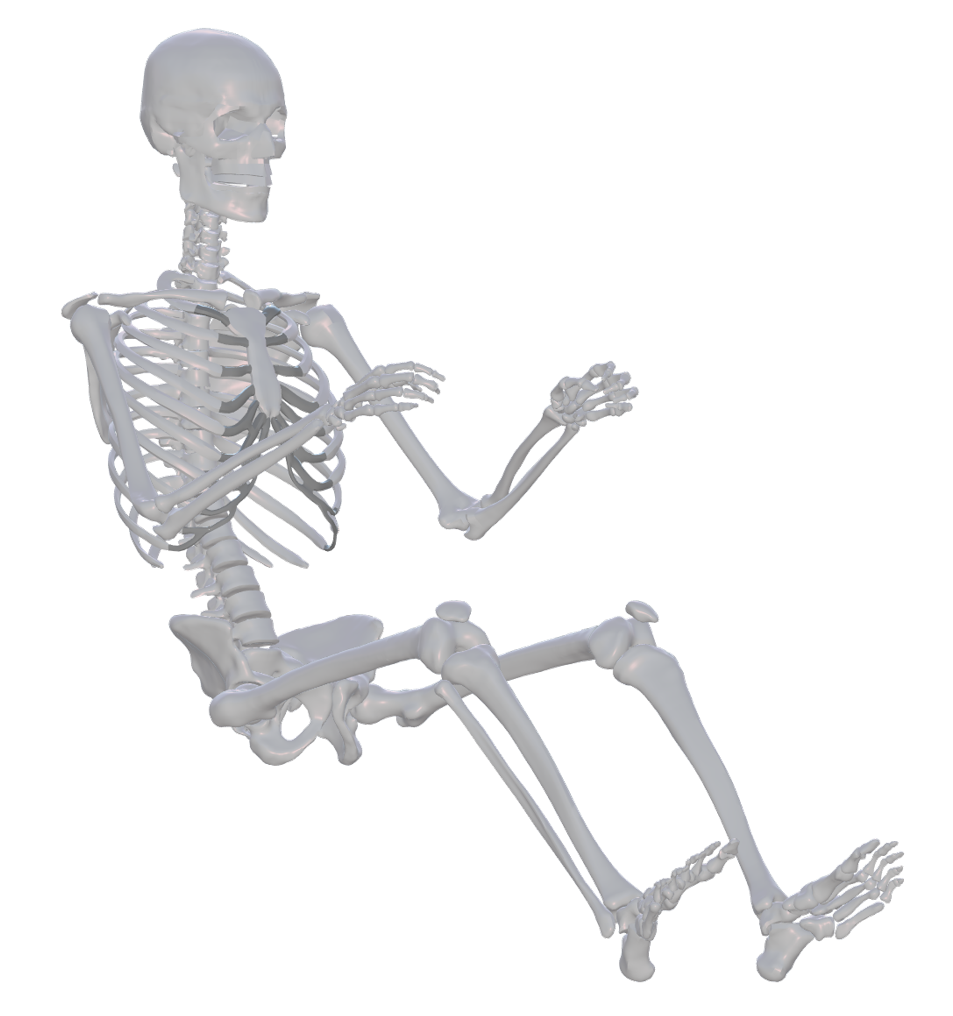

骨格

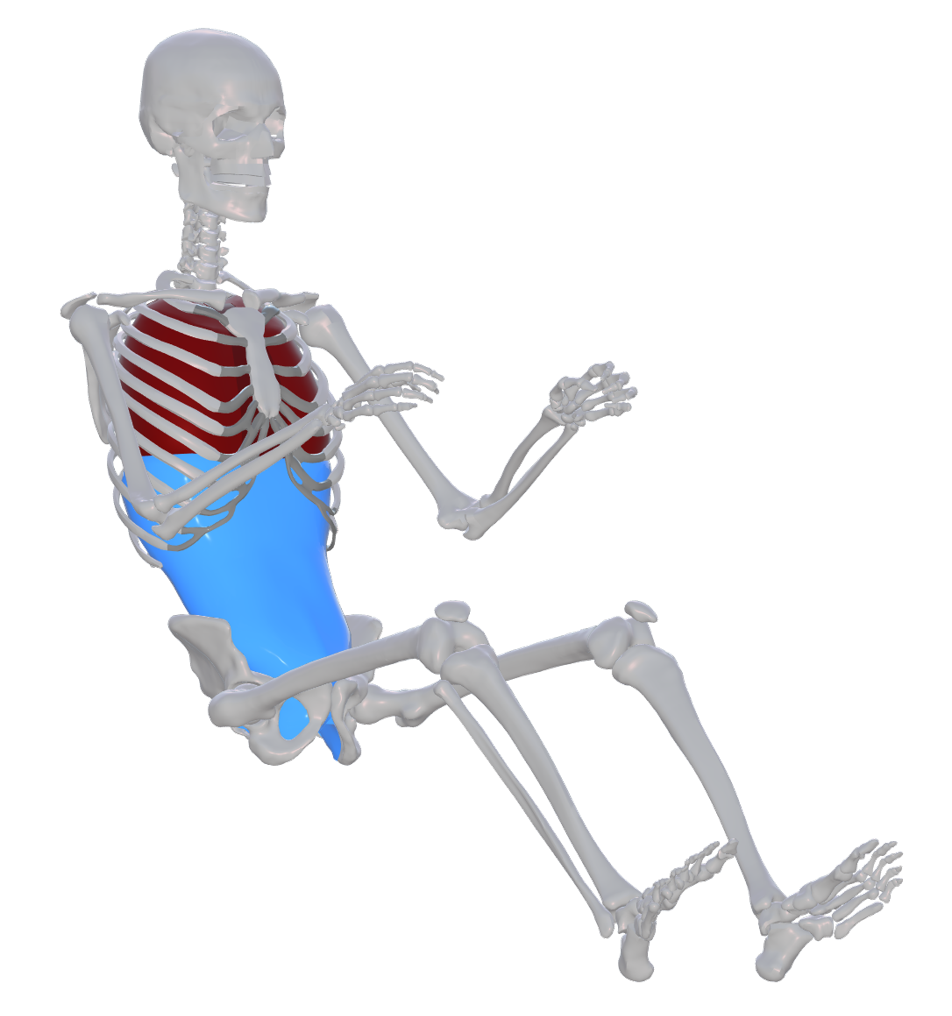

詳細モデルと同じ骨格形状に、剛体化した骨と機械的な関節を採用し、ダミーのようにGUIで姿勢を変更できます。
モデルバリエーション

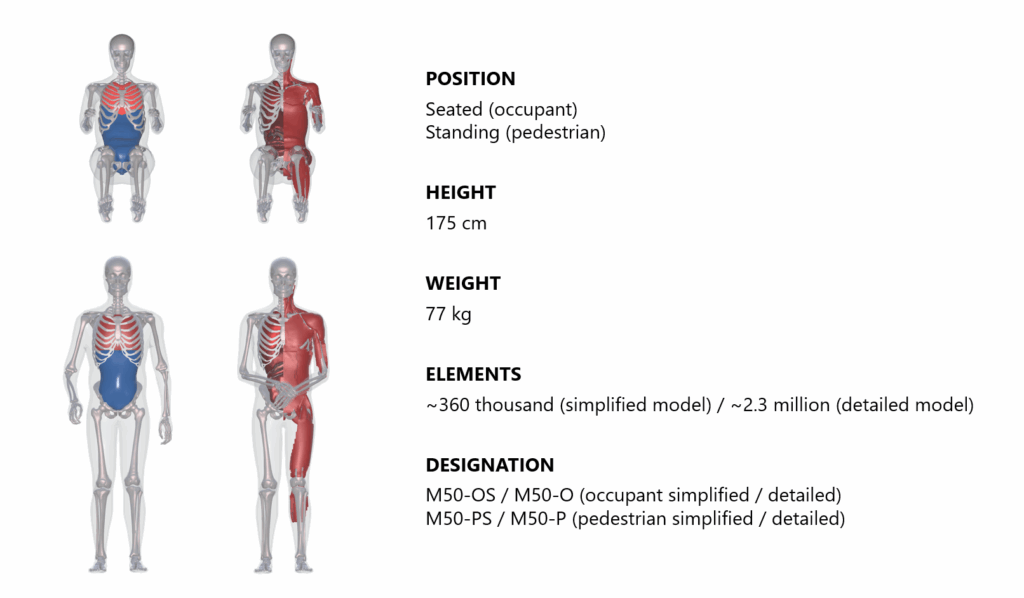

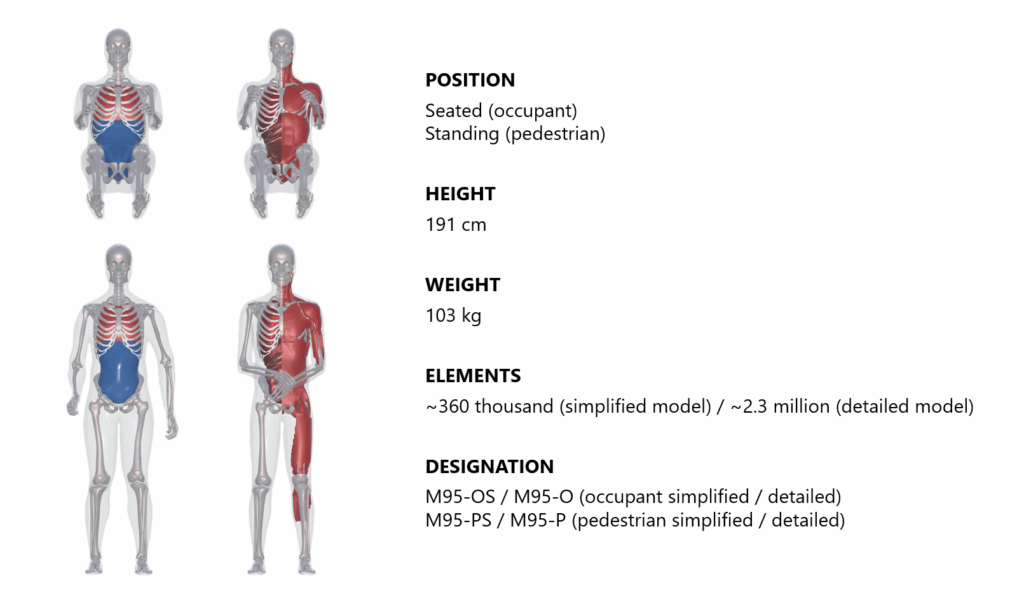

50パーセンタイル男性
95パーセンタイル男性

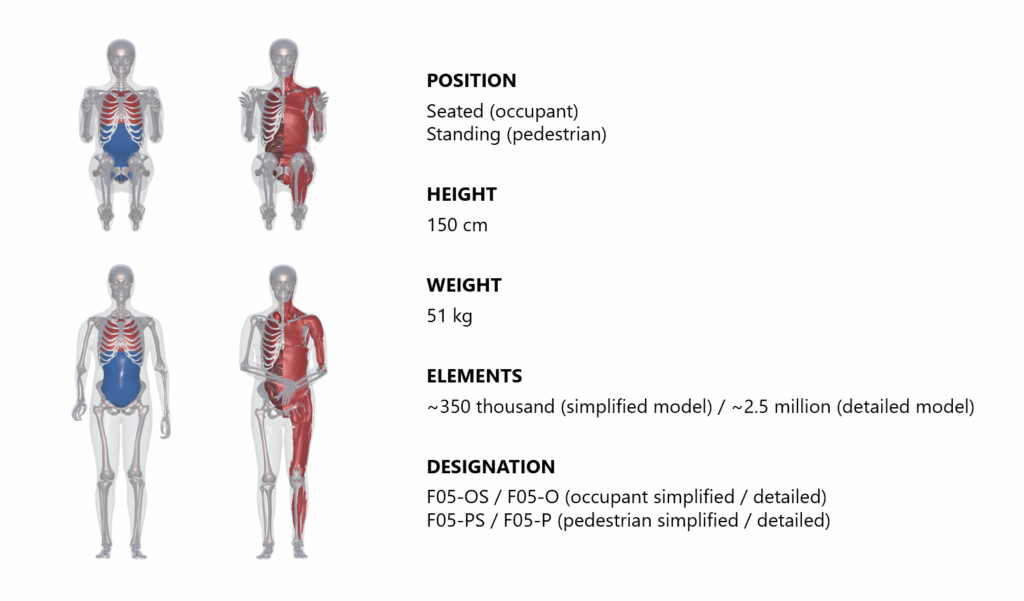

5パーセンタイル女性

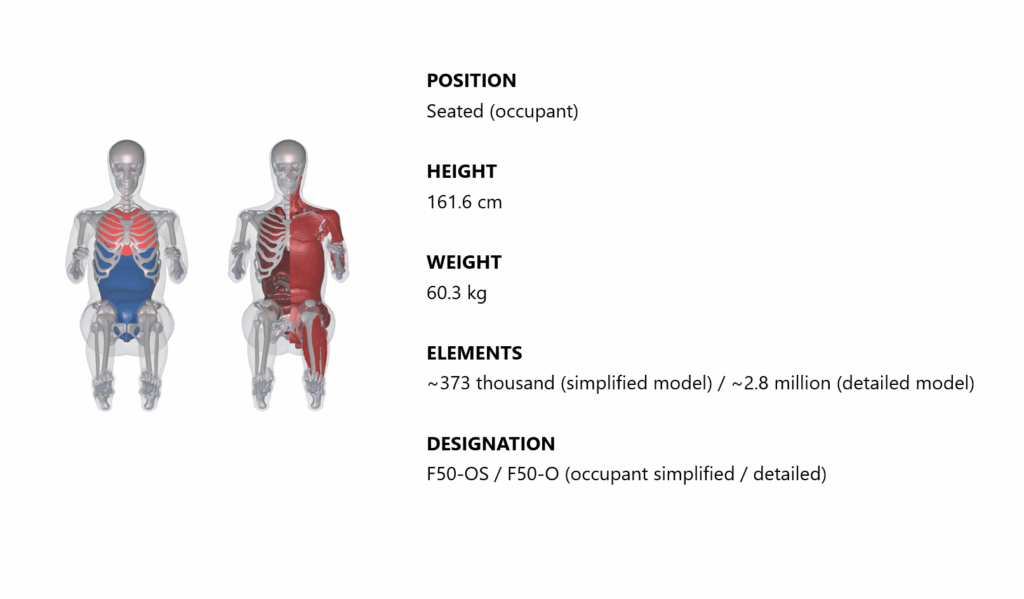

50パーセンタイル女性

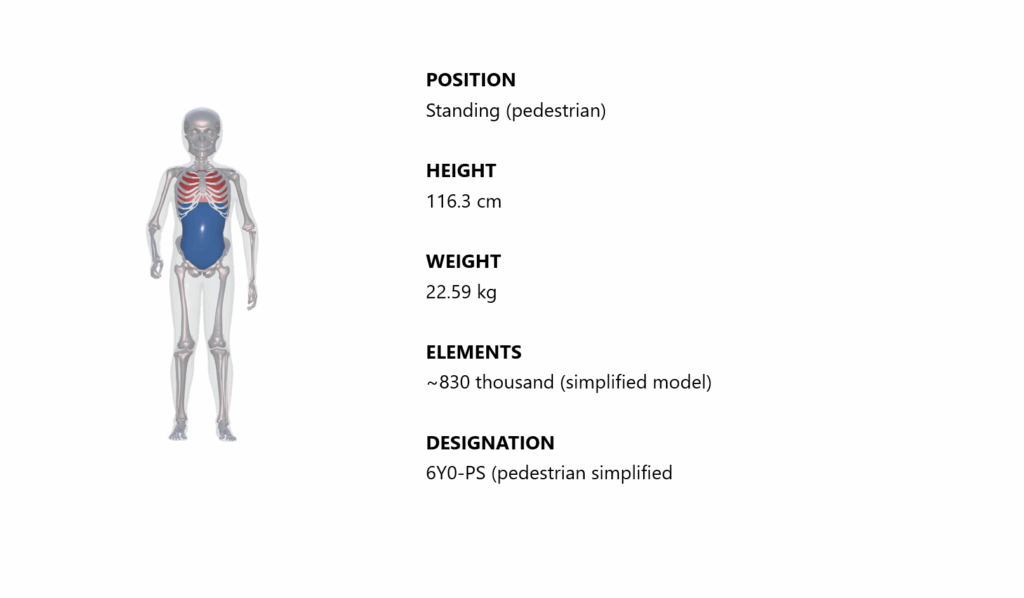

6歳児
検証
検証
国際的な専門家グループが、部位ごとにモデルを試験・検証しています。
| 部位 | 検証ケース |
|---|---|

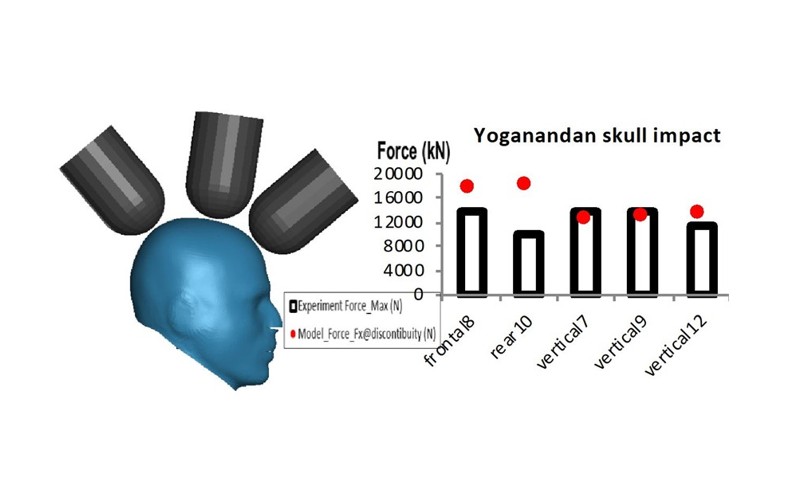

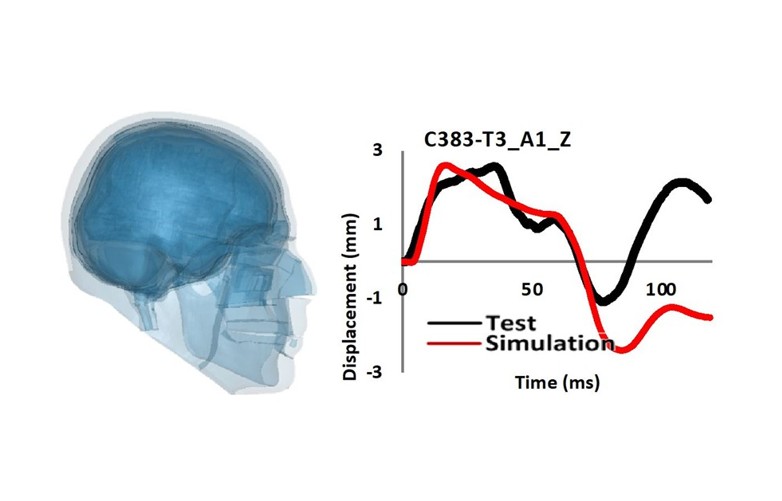

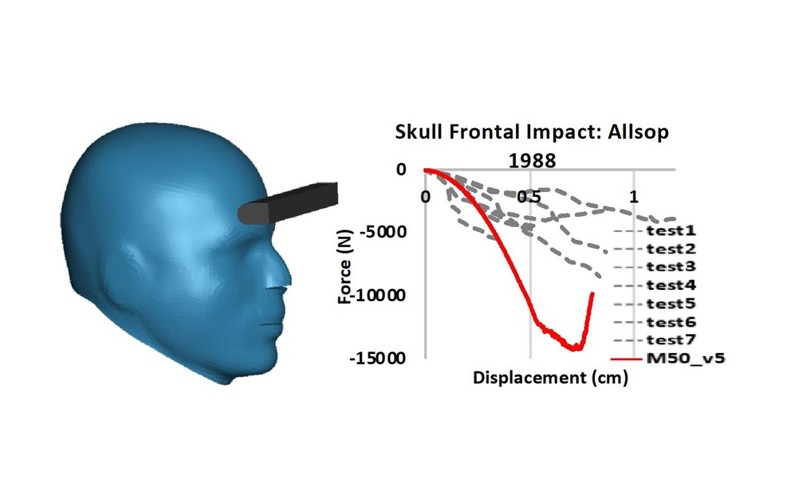

| 頭部 | 脳と頭蓋骨の相対運動（6ケース、M50-O、Hardy）、前面衝撃（M50-O、Allsop）、頭蓋骨衝撃（5ケース、M50-O、Yoganandan） |

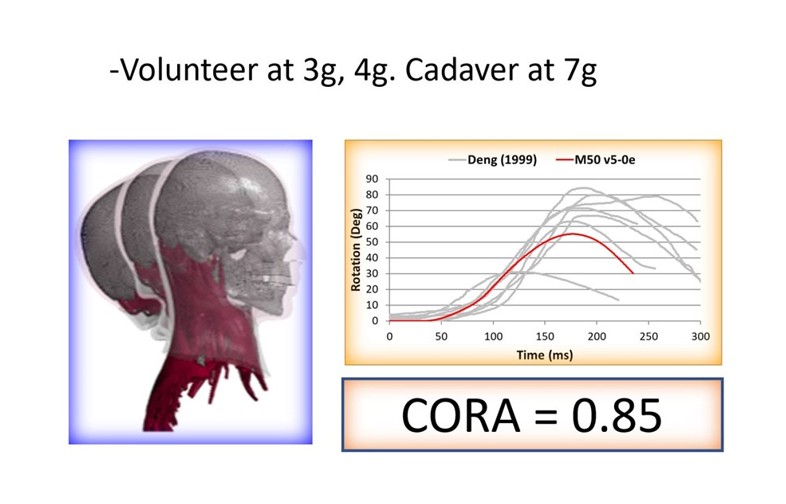

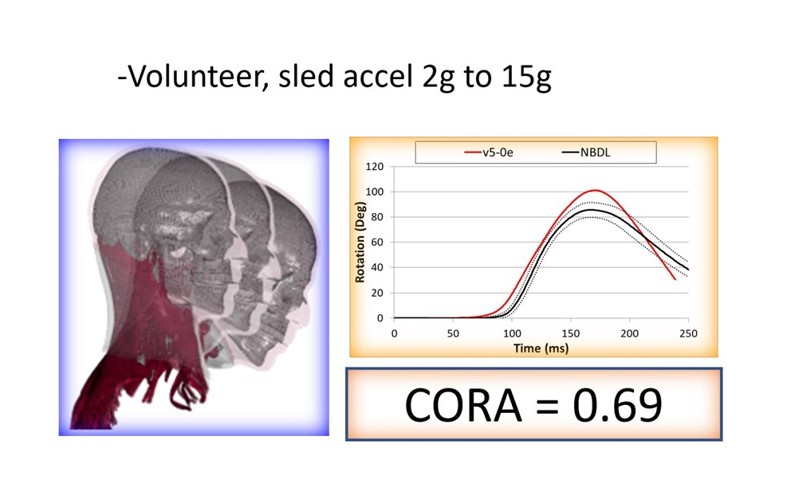

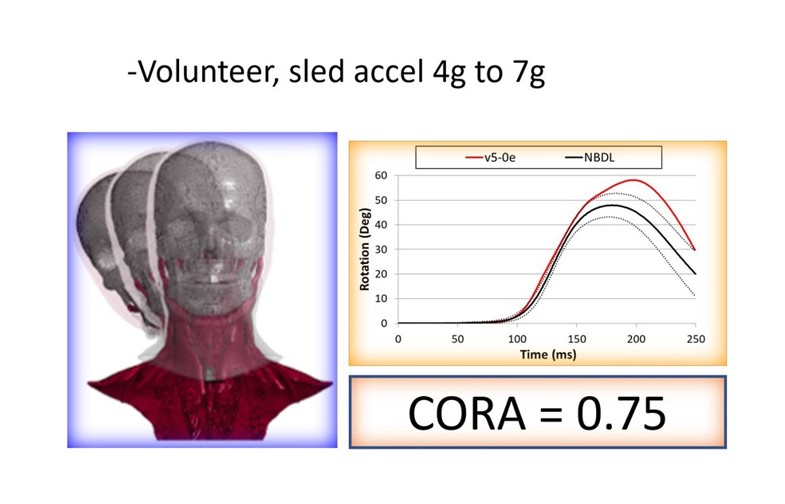

| 頸部 | NBDL前面衝撃（M50-O、Wismans 1986）、NBDL側面衝撃（Wismans 1986）、後面衝撃（M50-O、Sato 2018、Deng 2000） |

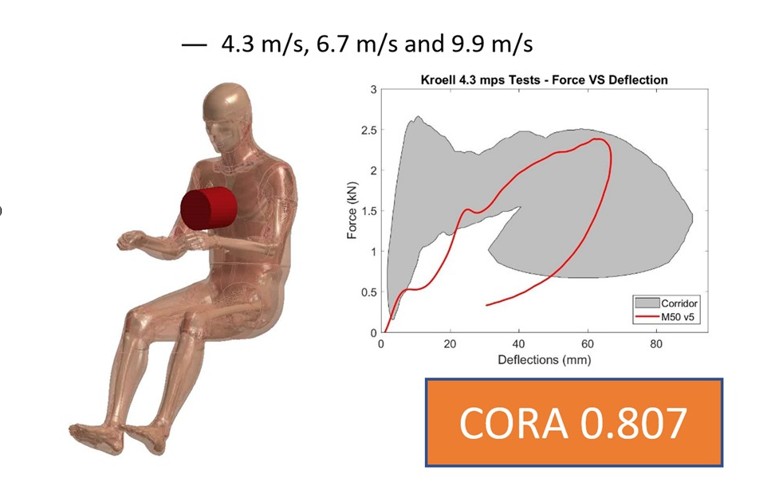

| 胸部 | 前面振り子衝撃（Kroell 1971） |

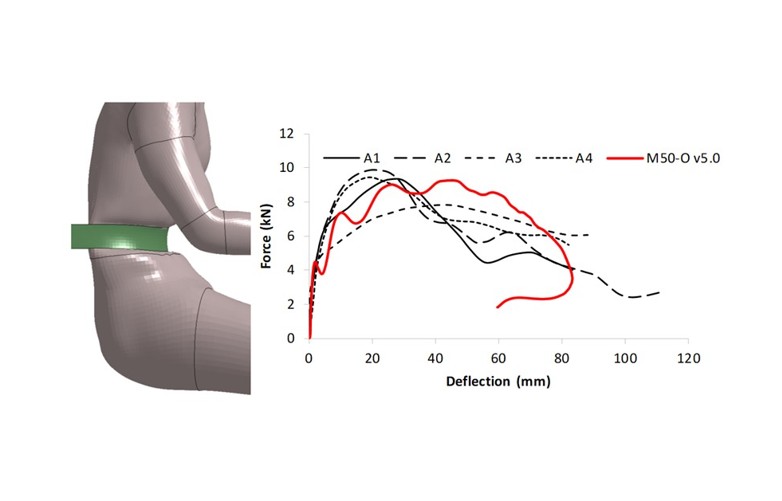

| 腹部 | ベルト圧迫（M50-O、背面固定、プリテンショナー、Foster et al. 2008） |

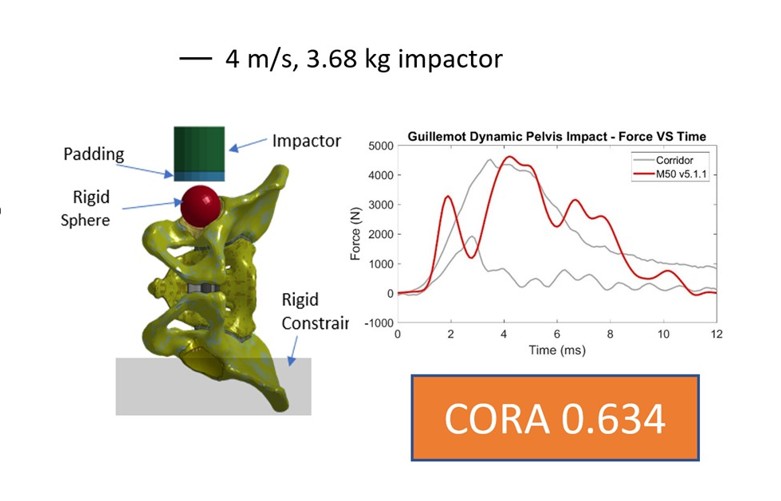

| 骨盤 | 動的骨盤圧迫（M50-O、Guillemot 1997） |

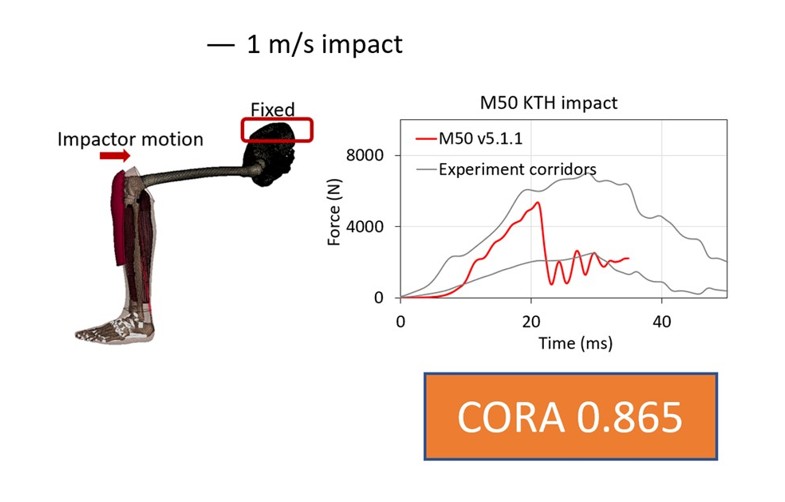

| 下肢 | 膝・大腿・股関節衝撃（M50-O、Rupp 2003） |

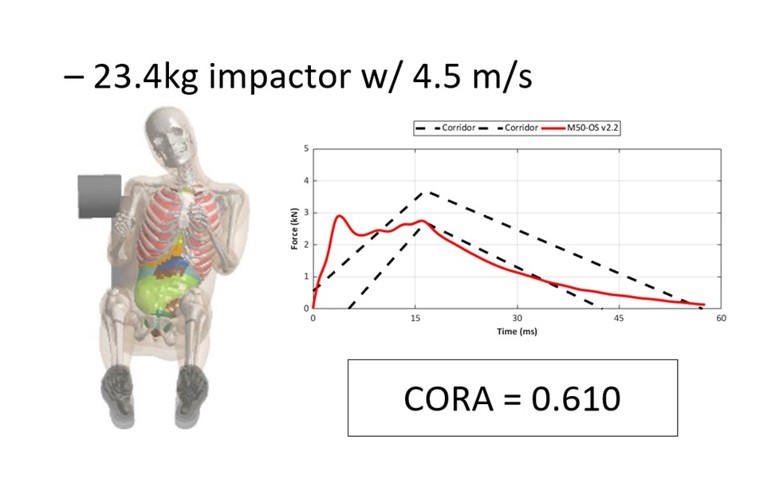

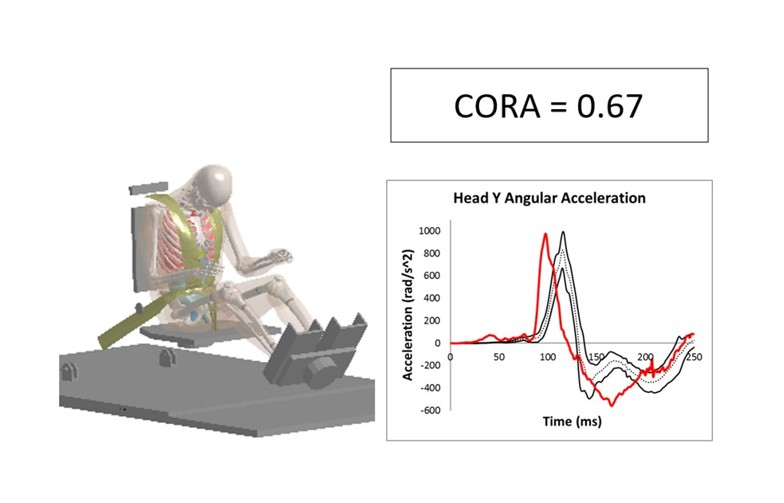

| 簡易モデル | NBDL 8g前面スレッド（M50-OS v1.8.4）、側面肩部衝撃（M50-OS v2.2） |
認証
認証
Euro NCAP 2026 前面衝突HBMシミュレーション（CP551）
| モデル | 種類 | FEソルバー | 単位系 | バージョン | 認証 |
|---|---|---|---|---|---|
| M50-O | 詳細 | LS-DYNA | ms-mm-kg | v6.2.1 | CP550 v1.0 |
| M50-O | 詳細 | LS-DYNA | s-mm-t | v6.2.1 S2 | CP550 v1.1 |
| M50-O | 詳細 | VPS | ms-mm-kg | v6.1 | CP550 v1.1 |
| M50-OS | 簡易 | LS-DYNA | ms-mm-kg | v2.3 | CP550 v1.0 |
| M50-OS | 簡易 | LS-DYNA | ms-mm-kg | v2.4 | CP550 v1.0 |
| M50-OS | 簡易 | LS-DYNA | s-mm-t | v2.4 S2 | CP550 v1.1 |
| M50-OS | 簡易 | LS-DYNA | s-mm-t | v2.4.1 U2 | CP550 v1.3 |
認証書はPDF（英語）です。
対応ソルバーとバージョン
対応ソルバーとバージョン
LS-DYNA
| モデル | 乗員（詳細） | 乗員（簡易） | 歩行者（詳細） | 歩行者（簡易） |
|---|---|---|---|---|
| M50 | v6.2.1（2025/8） | v2.4.1（2026/9） | v5.3.4（2022/10） | v1.8（2022/2）、v5.3.5（2023/5） |
| M95 | v6.2（2025/6） | v2.3（2021/9） | v5.3.4（2022/10） | v1.8（2022/2）、v5.3.5（2023/5） |
| F05 | v6.0.1（2025/6） | v2.3（2021/9） | v5.3.4（2022/10） | v1.8（2022/2）、v5.3.5（2023/5） |
| F50 | v6.0.5（2025/10） | v2.3.2（2024/4） | — | — |
| 6歳児 | — | — | — | v2.8.2 |
VPS
| モデル | 乗員（詳細） | 乗員（簡易） | 歩行者（詳細） | 歩行者（簡易） |
|---|---|---|---|---|
| M50 | v6.1（2025/11） | v2.3（2022/11） | v1.6（2020/3）、v5.3.4（2023/6） | v1.5（2020/10）、v5.3.3（2022/11） |
| M95 | v6.0（2023/9） | v2.3（2023/2） | v1.1（2018/5）、v5.3.4（2023/9） | v1.5（2020/10）、v5.3.3（2022/11） |
| F05 | v6.0（2022/11） | v2.3（2022/11） | v1.1（2018/5）、v5.3.4（2023/9） | v1.6（2020/10）、v5.3.4（2023/4） |
| F50 | v6.0.1（2024/5） | v2.3.1（2024/7） | — | — |
| 6歳児 | — | — | — | v2.4.3（2022/11） |
RADIOSS
| モデル | 乗員（詳細） | 乗員（簡易） | 歩行者（詳細） | 歩行者（簡易） |
|---|---|---|---|---|
| M50 | v6.0（2021/4） | v2.3（2023/7） | v1.4（2019/1） | v1.5（2018/9） |
| M95 | v6.0（2023/9） | v2.1（2019/12） | v1.1（2019/12） | v1.6（2018/12） |
| F05 | v6.0（2023/11） | v2.3（2022/9） | v1.1（2019/12） | v1.6（2018/12） |
| 6歳児 | — | — | — | v2.4（2018/10） |
