IIHS 2.0 MODEL

German|
English

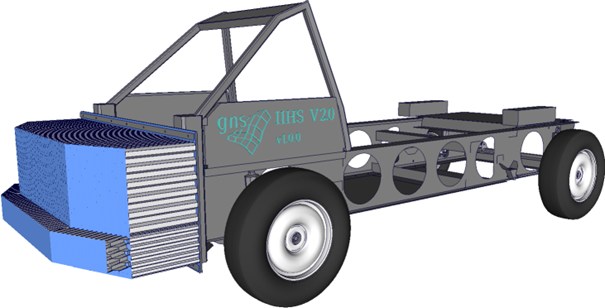

IIHS 2.0 Crash Barrier Model

IIHS 衝突用モバイルプログレッシブデフォーマブルバリア

IIHS 2.0とは?

GNS社は、IIHSに準拠したIIHSバリアモデルの初期セットアップ GNS IIHS 2.0を開発しました。

私たちは、2021年にGNS社より、GNS FEAバリアモデルを米国、欧州、アジアにおいてマーケティング、販売、サポートを行う権利を取得しています。

特徴

IIHSに準拠したGNS IIHSバリアモデルの初期セットアップ

・性能を定めるコリドー内に収まるように調整されたブロック剛性
・重力考慮有り/無しの2つのバージョンを用意
・モデルの質量、速度、各ブロックの剛性をLS-DYNA *PARAMETERで調整可能

基本機能

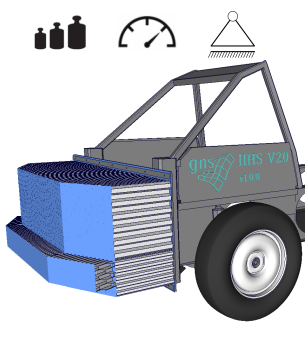

調整が容易

*PARAMETERオプションでGNS_VEL、GNS_SUP、GNS_SRL、GNS_SMB、GNS_SRR、GNS_SBUを設定することでシミュレーション条件を簡単に調整可能です。











高度なモデル

様々な位置における模擬車両への衝突試験結果を用いて検証されています。

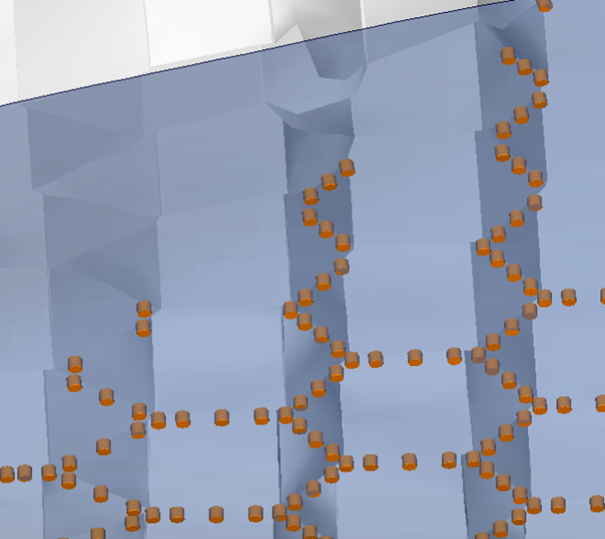

 接着

ハニカム接着部をモデル化したビームは指定荷重下での破断現象を再現します。











重力

シミュレーションにおいて、重力の考慮有りと考慮無しの二種類のバージョンのIIHS 2.0 モデルが利用可能です。

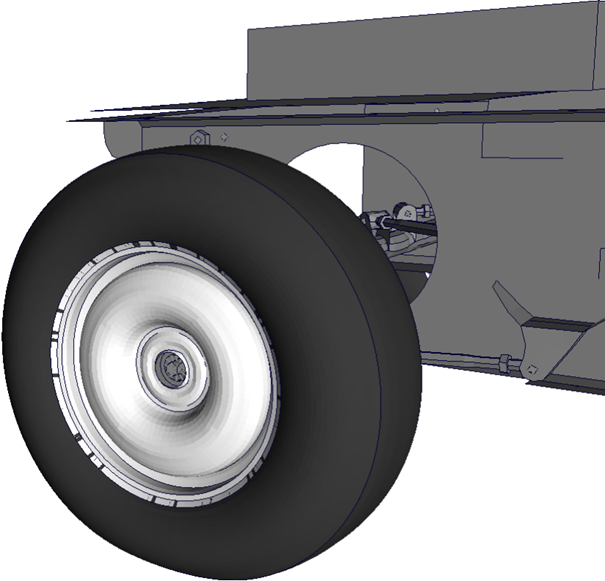

リアルなタイヤ

空気内圧をモデル化したタイヤが衝突時の挙動を実物の動きに近づけます。

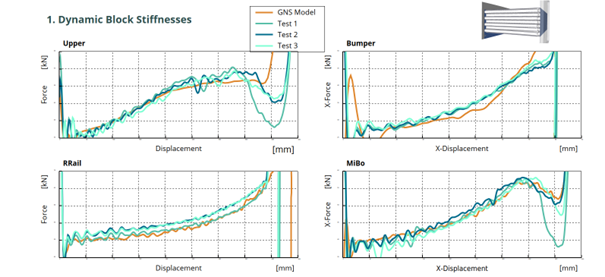

動的ブロック剛性

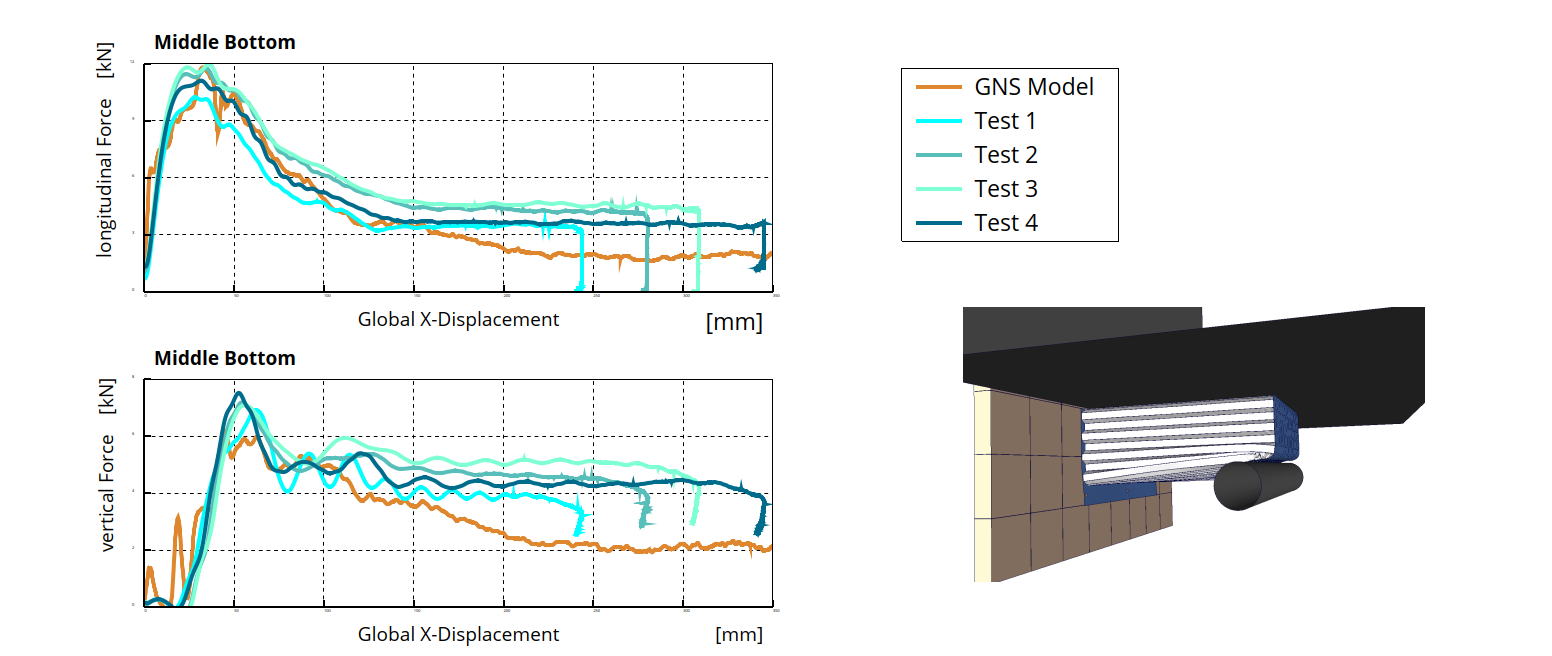

動的ローリングピン

対応ソルバー

FEソルバー:

Ansys LS-DYNA MPP R9以降のバージョン

GNS社

GNS社は、車両の安全性解析のための高品質なFEソフトウェアソリューション(Animatorなど)やFEモデルの開発のスペシャリストです。20年以上にわたり、ドイツをはじめとする世界の自動車業界のパートナー企業と緊密に協力して、高精度なFE衝突バリアモデルを開発してきました。
GNS製 衝突バリアFEモデルは、パッシブセーフティー工学技術計算の仮想開発プロセスで使用されます。
